金属管带压开孔封堵

产品概述

       管路不停输开孔、封堵系列产品是由开孔机、封堵器、下堵器、液压站四大主机系列和连箱(开孔连箱、下堵连箱、封堵连箱)、封堵刀、夹板阀、封堵三通、旁通三通、封堵头六大辅机系列构成。它是根据不同的作业方式和作业对象的大小而匹配不同的主辅机。



    开孔机                    封堵器                   下堵器                     液压站                            辅机配件

用途和特点

   本系列产品是一套专供管路开孔、封堵施工作业的设备。主要应用在管线不停止输送介质、不降低压力,保证管线的正常运行的情况下,对管线进行维修、抢修、加接旁路、更换或加设阀门、更换管段、管线局部改道等的施工作业和处理管线内部故障等。

    本系列产品改变了传统的停输、降压、放散、动用明火的作业方式,减少了经济损失和对环境的不良影响,并可避开夜间作业,减少了人力、物力的投入,提高工效、降低劳动强度和消耗,避免作业风险,提高安全性。

带压封堵开孔示意图

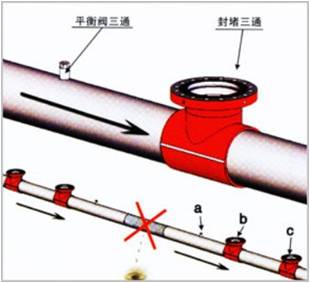

第一步:在施工管线上焊接a开孔三通b旁路三通、c平衡三通

第二步:安装符合压力登记的专用夹板阀或标准阀

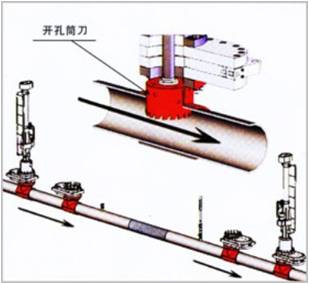

第三步:安装开孔机开旁路孔

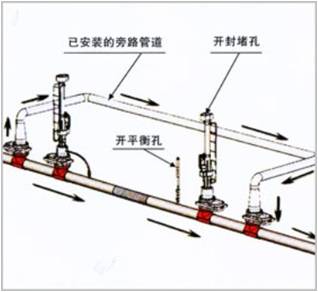

第四步:安装旁路管道,使流动介质分流,开平衡孔,开封堵孔

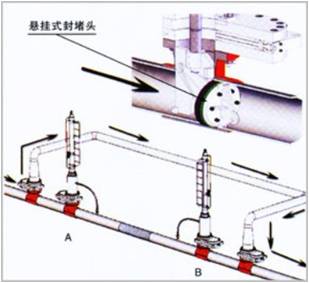

第五步:安装封堵机,A进行上下游封堵。AB处封堵后介质通过旁路输送

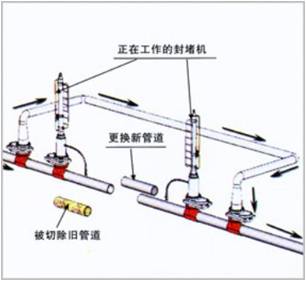

第六步:需修管段封堵后,对跑漏管段进行抢修:切管、盲板、改路、更换新管或换阀,均可采用该工艺处理

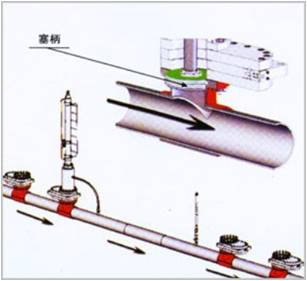

第七步:修复后,提出封堵头、下塞柄封住三通,卸掉过度阀门

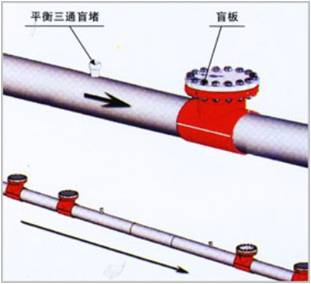

第八步:在焊接三通上安装盲板,管道表面保护处理。施工后留在管线上的三通管件




适应范围

       该产品适用于带压的、易燃易爆的、有毒有害等液态或气态介质的输送管线,如原油输送,燃气输送,供水供热等管线上的施工作业。

适应压力

       该产品所适应输送管线的介质压力:管径φ25~φ680;压力≤10MPa50℃。



HT型开孔机技术参数



EXP型筒式封堵器性能参数


施工图例
