PE管不停输开孔封堵设备

产品概述

      PE管道不停输开孔、封堵系列产品是由开孔机、封堵器、下堵器、清扫器、封堵头、开孔刀、PE管件、PE机架等构成,它是根据不同的作业方式和作业对象的大小而匹配不同的主辅机。




PE开孔机
PE封堵器
PE下堵器



PE机架
PE管件


清扫器
PE开孔刀
PE封堵头

用途和特点

PE管道不停输开孔封堵设备适用于城市PE燃气输配管线管网的施工作业。主要应用于在带气带压运行中的PE管线管网上接支线,加接或更换管段、管道改线和改造,以及维修、抢修、抢险和处理管道故障等施工作业,避免因施工作业而停输所造成的经济损失和对社会生产生活所造成的不利影响,消除了传统带气作业方式的安全隐患。

开孔、封堵机架共用,安装简便,扇形闸板镶于机架之中,结构紧凑、重量轻、携带方便、操作简单、封堵严密、安全可靠。

适用范围

      本开孔封堵设备能够满足以下条件的PE管带压不停输封堵作业:管道公称直径:φ160-φ400mm,管内介质温度-10~+40℃,介质压力≤0.5Mpa。

操作流程

  • 刮去在母管上与管件鞍座电熔焊接弧面安装处的氧化层,用电熔焊机将管件焊牢在母管上,而后让其自然冷却(一小时左右)。
  • 安装机架,将机架与旋紧在管件上连接套相插接,至两侧板卡固于母管上,侧板上夹紧手把从母管底部穿过后紧固于侧板,使机架固定在母管上。
  • 将安装好开孔刀的开孔机紧固于机架上,打开闸板,对母管进行开孔施工,开孔完毕回收刀具,关闭闸板,放散后卸下开孔机。
  • 将封堵器紧固于机架上,平衡后打开闸板,封堵头下行至管底,确定皮碗方向无误后,旋转封堵器操作手柄,打开封堵头,进行封堵施工。通过封堵放散机构对作业管段进行天然气放散并检测封堵状态,确定封堵成功后,对改线管段进行作业。
  • 改线完毕,对新管线进行空气置换。
  • 待置换完毕同时封堵头两侧压力平衡后,通过旋转封堵器操作手柄,收缩并提升封堵头,关闭闸板,放散后卸下封堵器。
  • 将下赌器紧固于机架上,平衡后打开闸板,下行堵塞至管件,到位后放散机架内腔天然气,检测下堵状态,确定下堵成功后,提成并拆卸下堵器。
  • 拆卸机架及管件上的链接套,将螺纹盖拧紧在管件上,可用专用扳手拧紧。
  • 至此PE开孔封堵作业完毕。

HTPE200、HTPE300、HTPE400开孔机

参数型号内容

HTPE200

HTPE300

HTPE400

开孔范围(mm)

φ90~φ100

φ100~φ140

φ140~φ170

钻杆行程(mm)

500

500

500

进给方式

手动

手动

手动

进给量(mm/r)

1

1

1

外形尺寸(mm)

φ90~φ1300

φ240~φ1300

φ240~φ1300

重量(kg)

20

22

27

EXPE200、EXPE 300、EXPE 400封堵器

参数型号内容

EXPE20

EXPE 300

EXPE 400

封堵管径(mm)

φ160~φ200

φ225~φ315

φ355~φ400

主轴行程(mm)

900

720

720

主轴进给量(mm/r)

直入式

6

6

进给方式

手动

手动

手动

封堵头形式

对折式皮碗/三折式皮碗

三折式皮碗

三折式皮碗

外形尺寸(mm)

φ162*900

φ130*1800

φ150*1800

重量(kg)

15

25

32

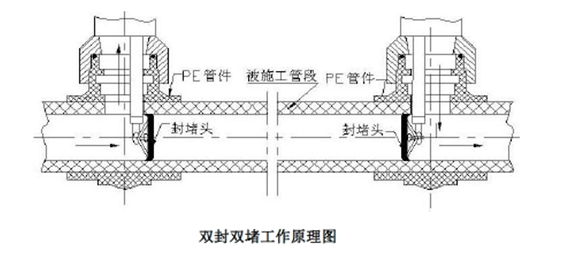

施工图例
